Основы электросети станции

Инженерный отдел играет главную роль в жизни станции — без света ни один из других отделов не сможет нормально функционировать. В этом разделе мы разберем базовые механики передачи тока и основные узлы электросети.

Типы проводки

Электрический ток течет по проводам, которые расположены по полу, потолкам или стенам и пронизывают всю станцию. Существует три разновидности кабелей:

  • Зеленый кабель (НВ) — Низковольтный.
  • Желтый кабель (СВ) — Средневольтный.
  • Оранжевый кабель (ВВ) — Высоковольтный.

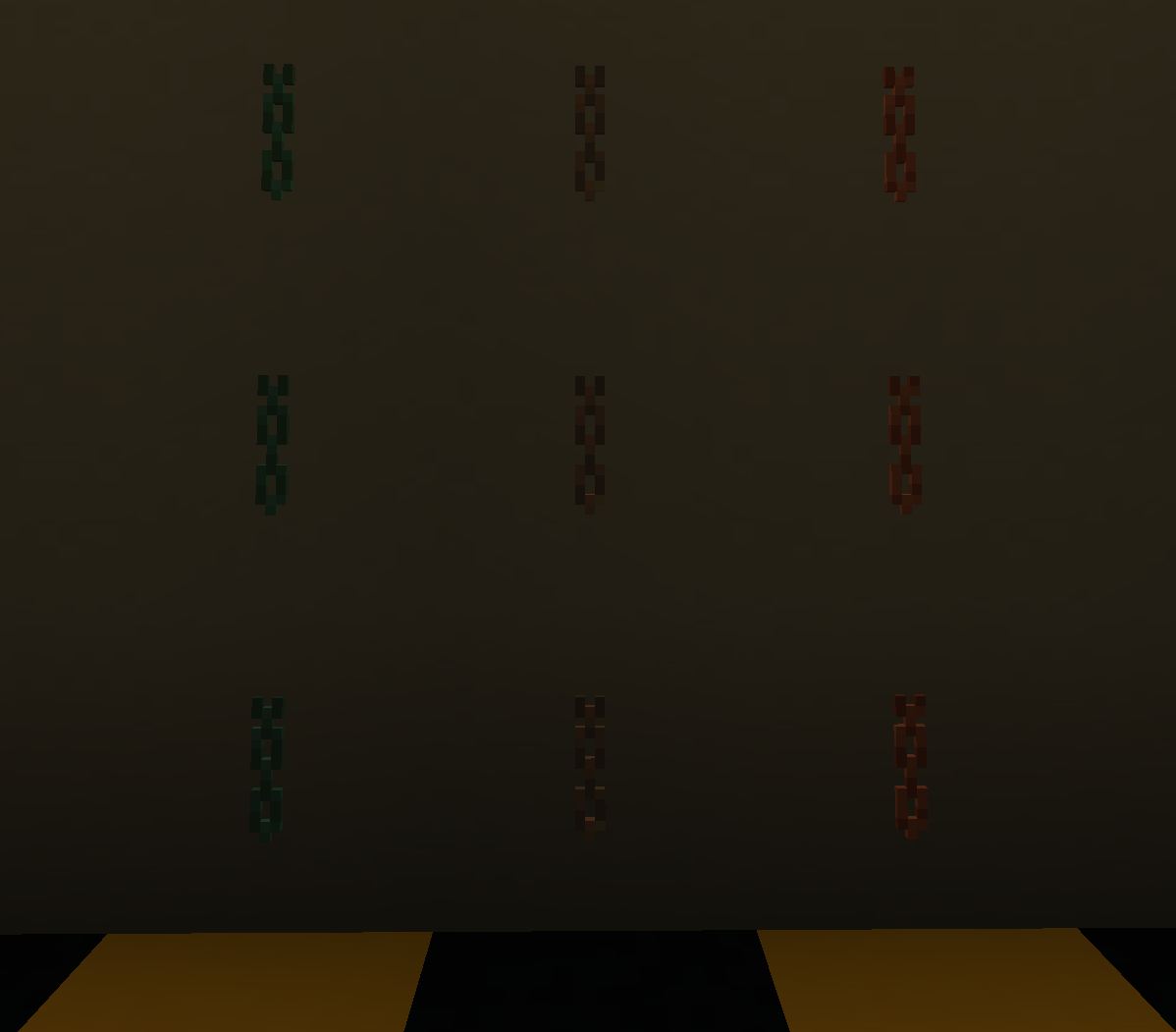

Внешний вид кабелей
Рис 1. Внешний вид кабелей

Также существует кабель-канал для скрытой проводки кабелей. Сам по себе кабель-канал может сам питать на прямую устройства на станции без необходимости проводить кабель напрямую в устройства. Существует три разновидности кабель-каналов:

  • Зеленый кабель-канал (КНВ) — Низковольтный.
  • Желтый кабель-канал (КСВ) — Средневольтный.
  • Оранжевый кабель-канал (КВВ) — Высоковольтный.

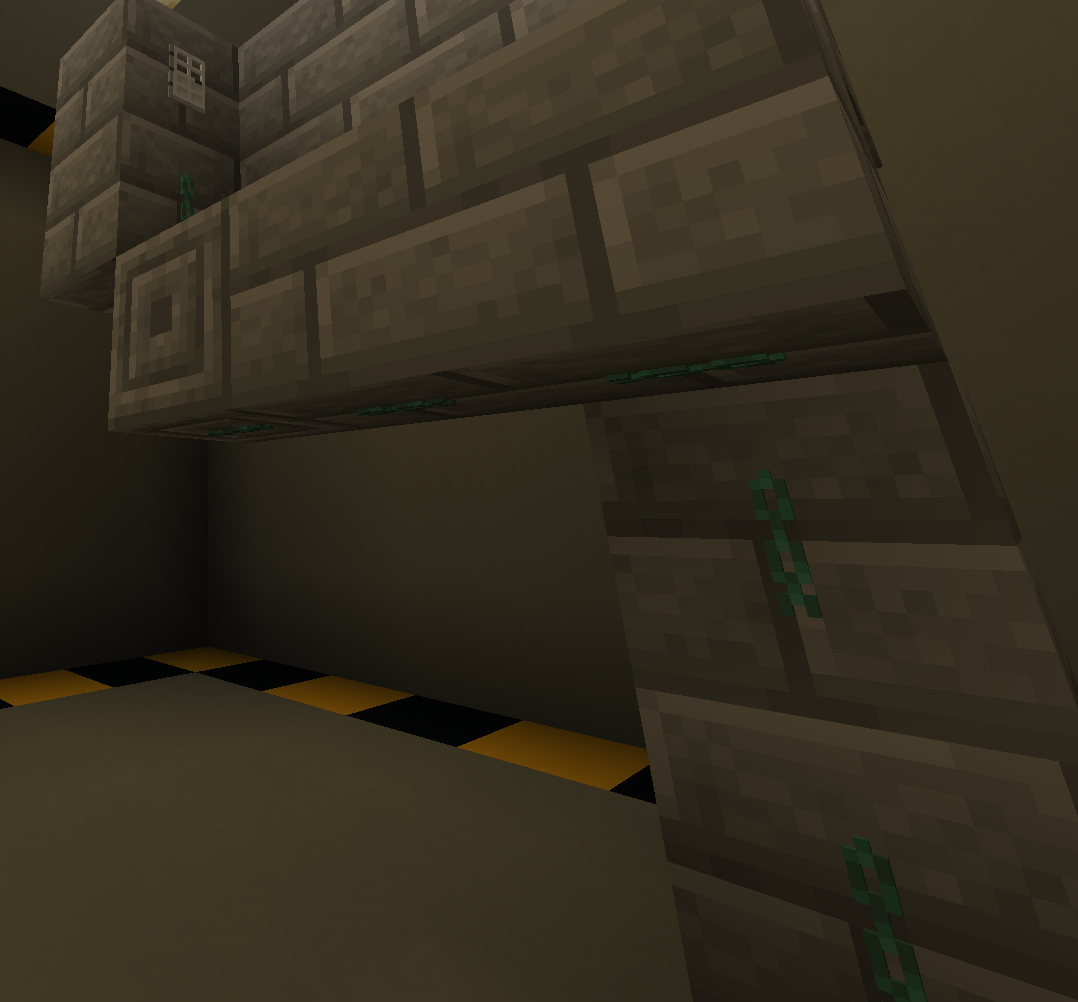

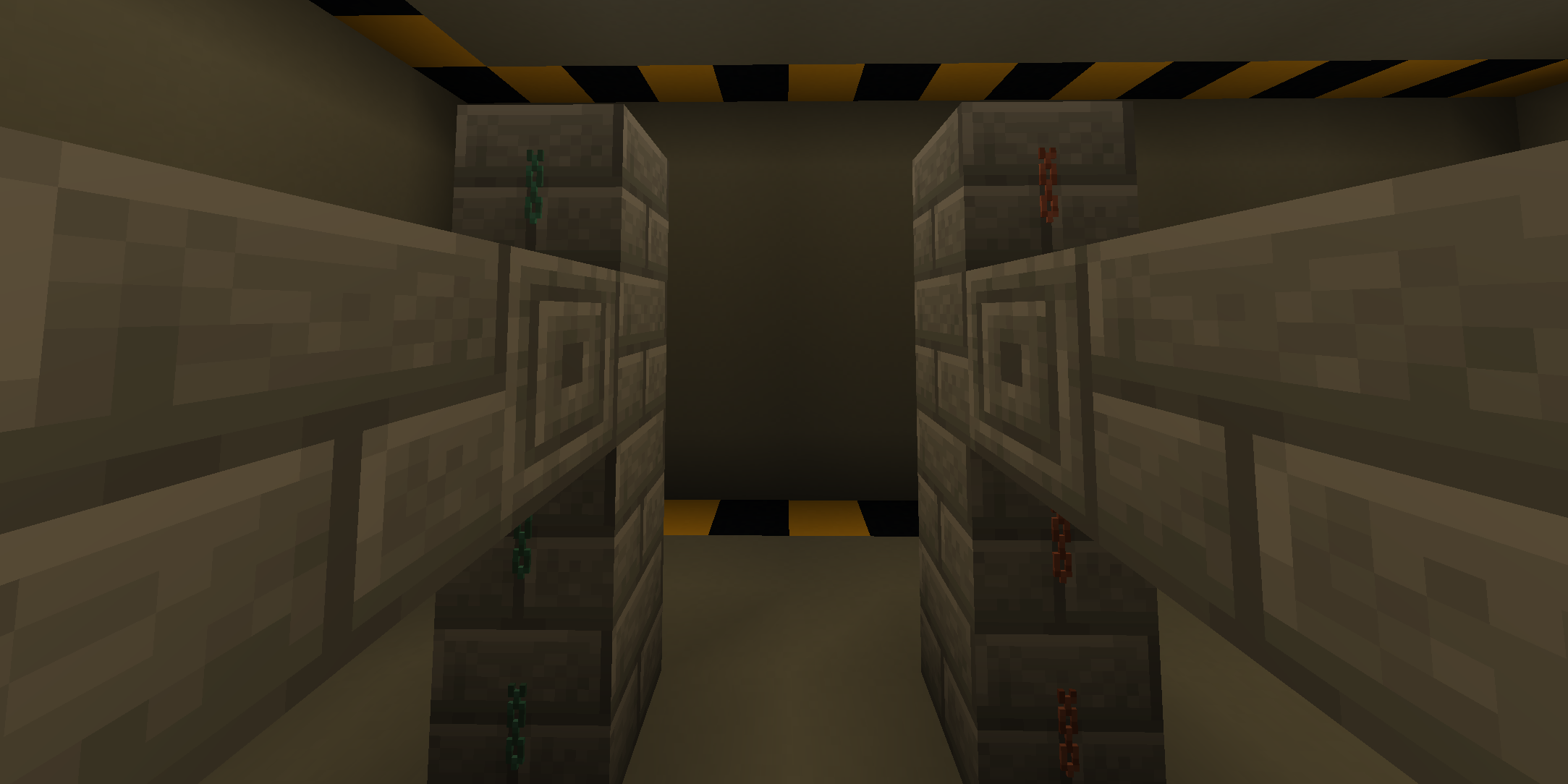

Внешний вид кабель-каналов Внешний вид кабель-каналов
Рис 2. Внешний вид кабель-каналов Рис 3. Внешний вид кабель-каналов

Цепь электроснабжения

Ток всегда идет по строгому маршруту: от источника генерации до конечного потребителя через устройства, понижающие напряжение.

1. Источник питания

Источники питания как генераторы производят электричество. Практически любой стационарный генератор подключается в общую сеть через оранжевые высоковольтные (ВВ) провода. ВВ кабель подключается к генератору на прямую.

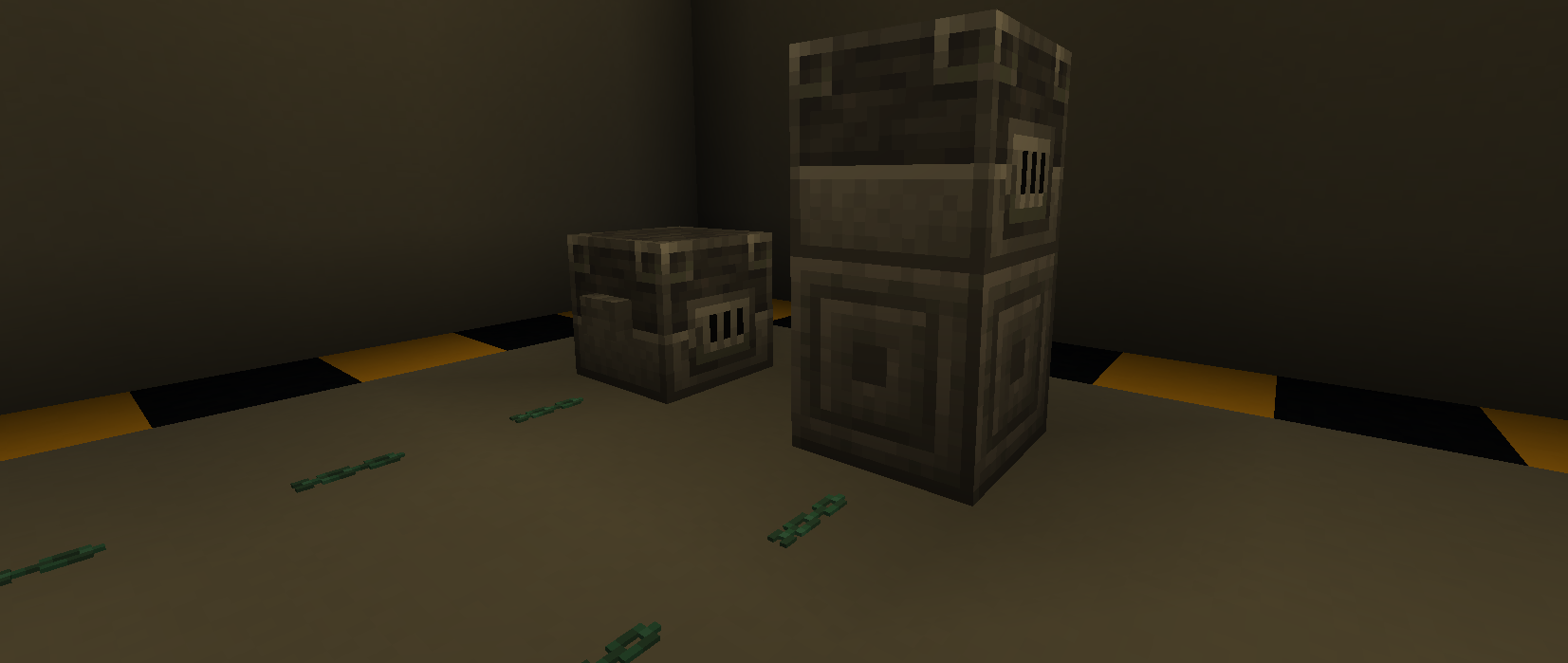

Пример подключения генератора
Рис 4. Пример подключения генератора

Осторожно: Высокое напряжение

Кабель под генератором находится под высоким напряжением. Проверить наличие тока можно, кликнув по проводу мультитулом.

2. Подстанция

Высоковольтными проводами нельзя запитать обычные приборы. Нам нужно понизить напряжение.

ВВ кабель подводится от генератора к подстанции. Она работает как трансформатор и одновременно как аккумулятор. Накопив заряд, подстанция передает ток дальше по желтым средневольтным (СВ) кабелям. Обычно на каждый отдел выделяется минимум одна подстанция в технических помещениях.

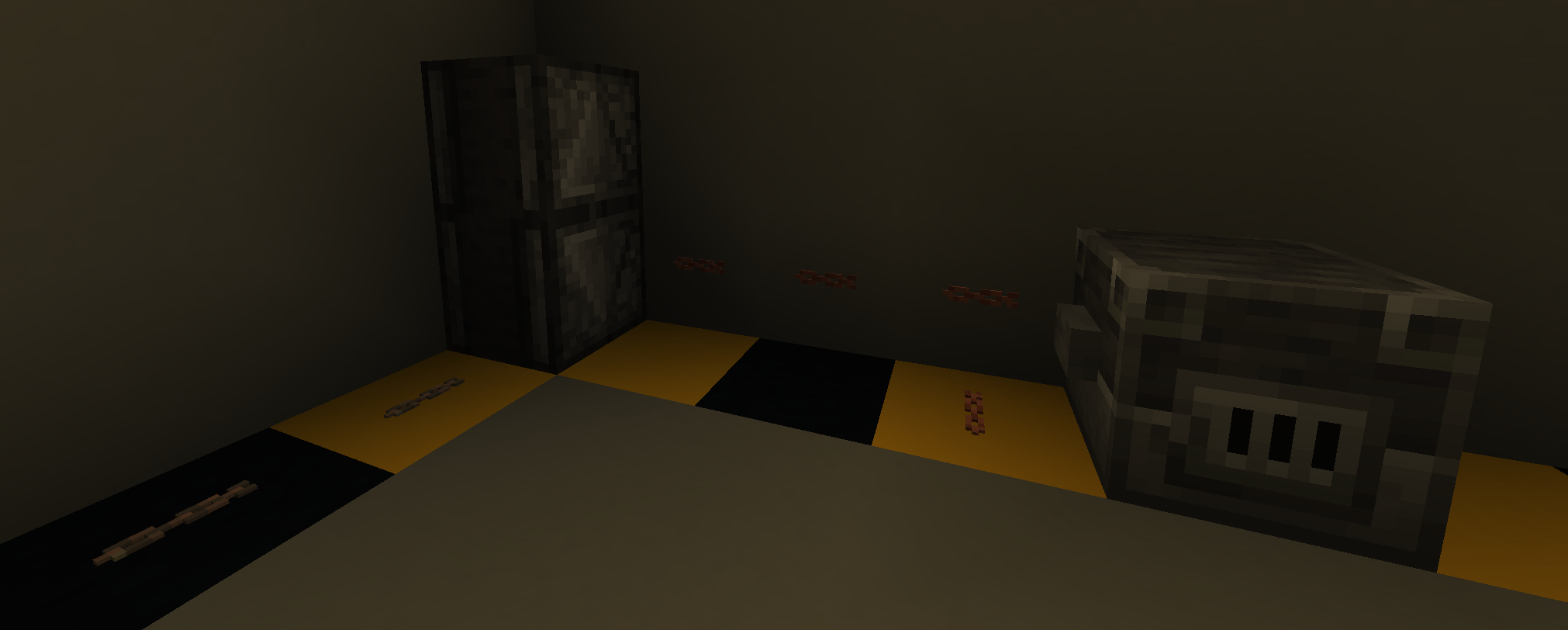

Пример подключения подстанция
Рис 5. Пример подключения подстанция

3. ЛКП (Локальный контроллер питания)

От подстанции желтый кабель идет к ЛКП (устройство на стенах станции). ЛКП понижает напряжение до необходимого уровня и обеспечивает питанием конкретное помещение. От ЛКП отходят зеленые низковольтные (НВ) кабели, которые питают лампы, шлюзы, консоли и прочее.

Если ЛКП отключилось: 1. Найдите его и включите рубильник в интерфейсе. 2. Если нет доступа: пересоберите ЛКП (выньте и вставьте микросхему с помощью лома и отвертки).

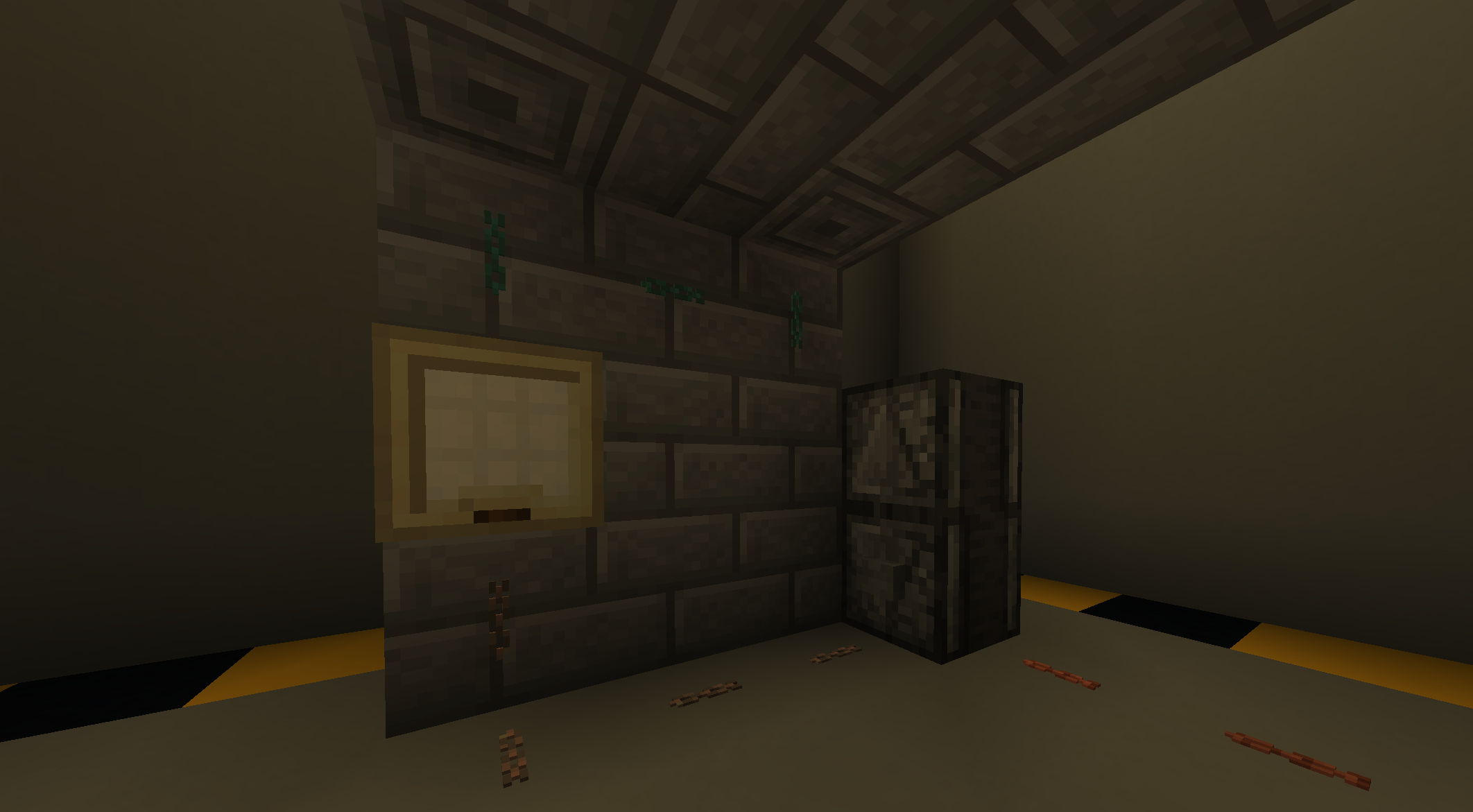

Пример подключения ЛКП
Рис 6. Пример подключения ЛКП

СМЭС (Сверхъемкий конденсатор)

СМЭС — это большая батарейка, необязательный, но крайне полезный элемент сети.

  • Где устанавливается: Между генератором и подстанцией.
  • Как подключается: Через кабельный терминал (собирается в крафт-меню). Терминал разрывает высоковольтный провод так, чтобы ток шел строго через СМЭС.
  • Зачем нужен: Если топливо закончится, СМЭС выступит резервным источником. Если СМЭСы в инженерном отделе заряжаются — значит, генераторы вырабатывают профицит энергии.

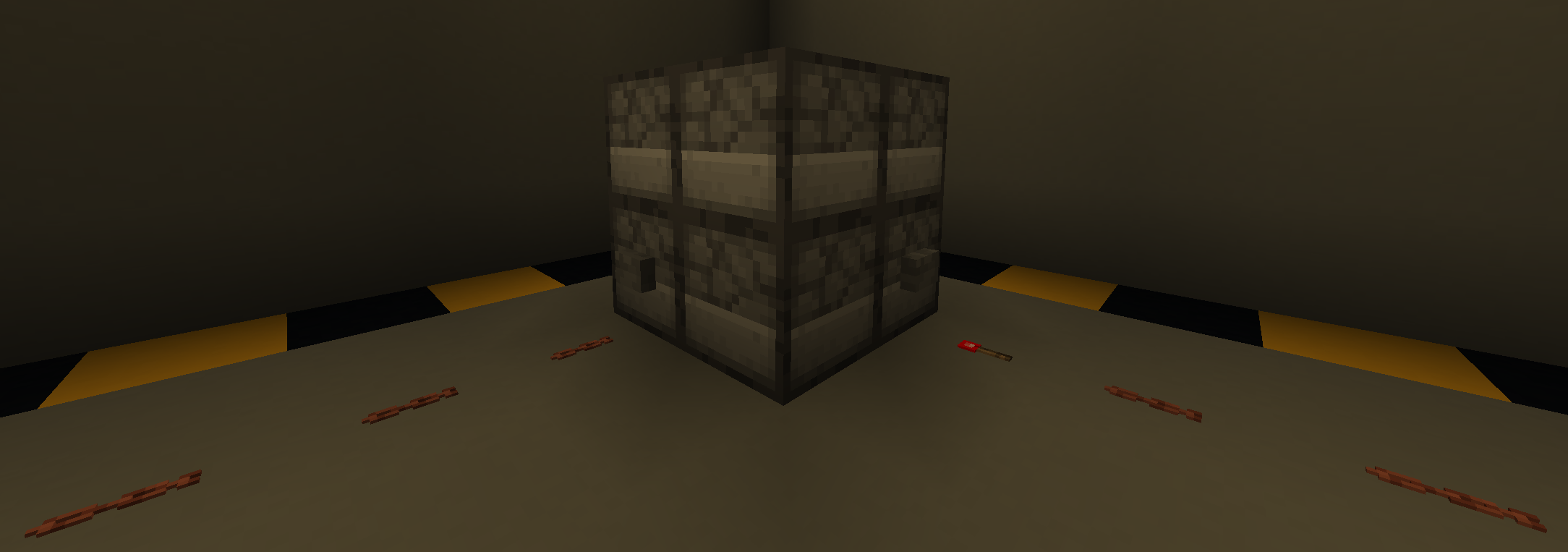

Пример подключения сверхъемкого конденсатора
Рис 7. Пример подключения сверхъемкого конденсатора

Итоговый вид цепи электроснабжения

graph LR
    Gen[Генератор] -->|ВВ Кабель + кабельный терминал| SMES[СМЭС]
    SMES -->|ВВ Кабель| Sub[Подстанция]
    Sub -->|СВ Кабель| LKP[ЛКП]
    LKP -->|НВ Кабель| Cons[Потребители]

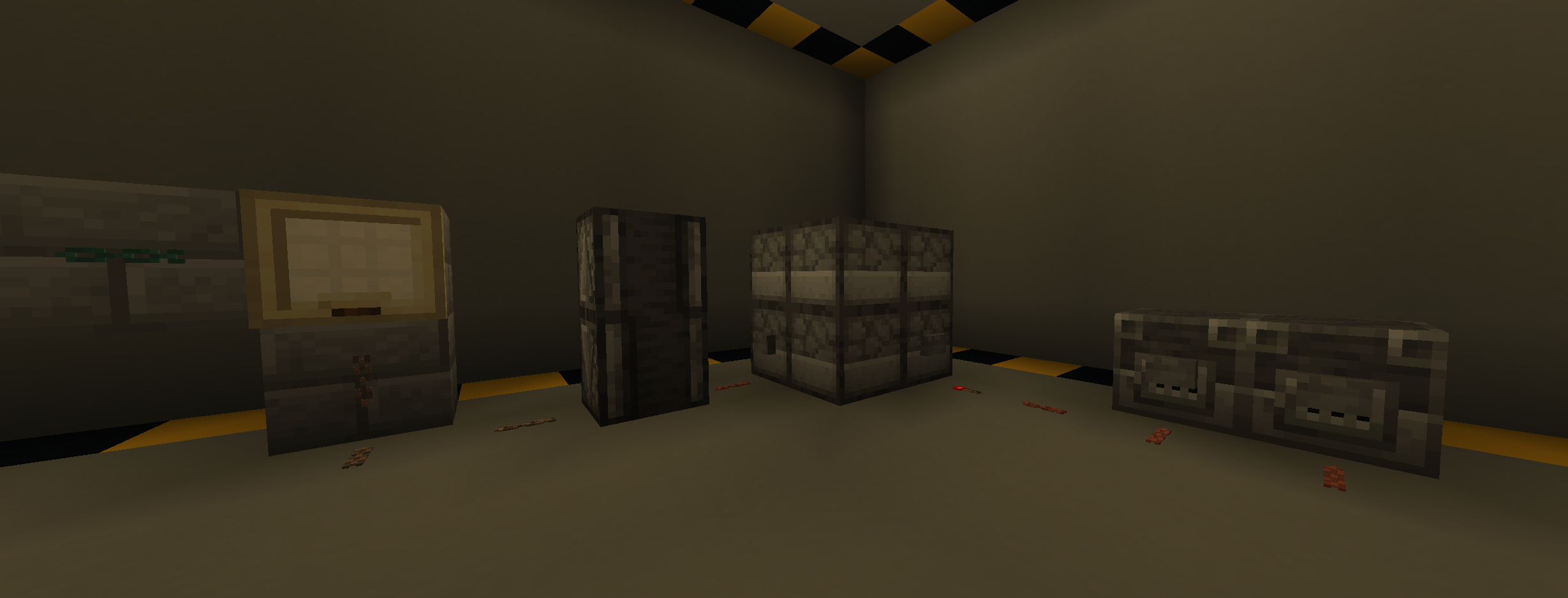

Пример цепи электроснабжения
Рис 8. Пример цепи электроснабжения
